监理人必备——土方工程施工质量监理实施细则

 （一）土方开挖

1、临时性挖方的边坡值应符合下表的规定。

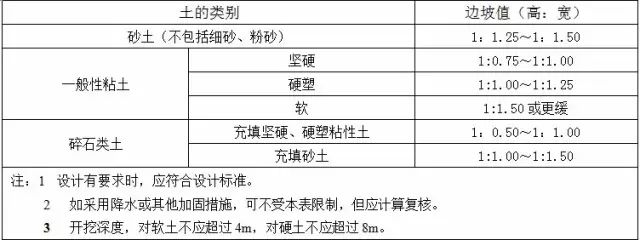

        临时性挖方边坡值



2、土方开挖工程质量检验标准应符合下表的规定。

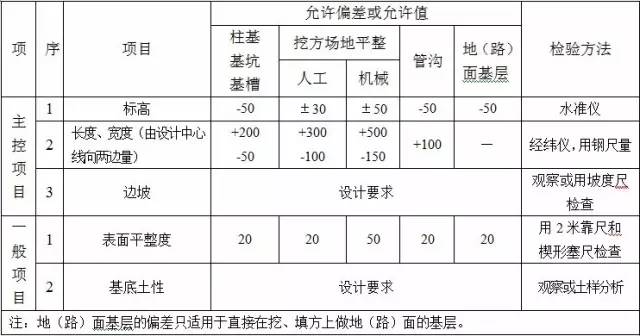

土方开挖工程质量检验标准（mm）



（二）土方回填

1、填方施工过程中应检查排水措施，每层填筑厚度、含水量控制、压实程度。填筑厚度及压实遍数应根据土质，压实系数及所用机具确定。如无试验依据，应符合下表的规定。

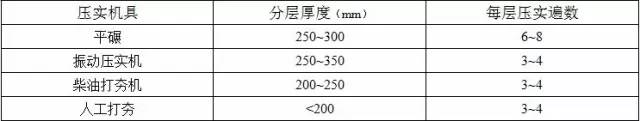

  填土施工时的分层厚度及压实遍数



2、填方施工结束后，应检查标高、边坡坡度、压实程度等，检验标准应符合下表的规定。

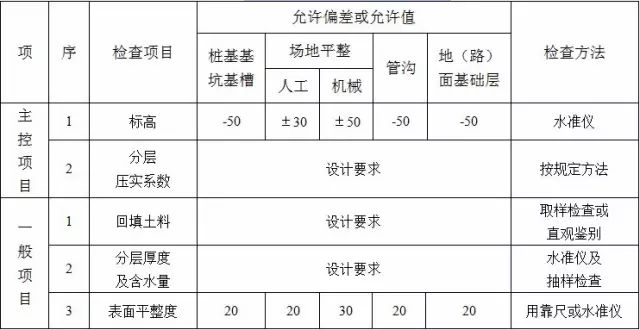

填土工程质量检验标准（mm）



（三）土方工程质量预防内容

1、组织现场勘查，掌握熟悉图纸

（1）了解现场地形、地貌、水文、地质、地下埋没物、地上障碍物和临近建筑；

（2）了解水、电供应、市政排水管网和运输道路情况；

（3）核算土石方工程量；

2、审定施工方案及土石方调配计划的合理性；

（1）土石方作业方式

本工程为筏式基础，采用大面积整体开挖，应采用机械施工。

（2）场地排水

施工区域应做临时排水系统。临时排水系统应与原排水系统相适应，应尽量与永久性排水设施相配合，但应注意在使用中不得因淤泥沉积等降低永久性排水设施效率。

排水系统，如设计无要求时，场地应向排水沟方向作成不小于2‰的坡度，临时排水沟的纵向坡度一般不小于3‰（平坦地区不应小于1‰）。临时排水沟的横断面应根据当地气象资料，按施工期内最大流量确定；边坡坡度应根据土质和沟深确定，一般为1：0.7~1：1.5。临时排水口的位置和出水口应选择合理，出水口应远离建筑物或构筑物，应设置在低洼地点，保证排水畅通。

3、    检查施工区域“三通一平”的情况

基础施工前应对施工区域进行全面清理，对于妨碍施工的已有建筑物和构筑物、道路、沟渠、管线、坟墓、树干等进行妥善处理。包括拆除、拆迁或改建迁移等清理措施。对于施工机械进入现场所经过的道路、桥梁和卸车设施应事先做好加宽、加固工作，修筑好施工临时道路及供水、供电临时设施。护坡桩已施工完毕且验收合格，按方案完成了现场排水和降水设施。

4、    定位放线的验收

根据规划部门给定的建筑红线（桩），按设计要求坐标和标高确定单体建筑的实际轴线位置（中心线），并应在轴线延长线外设置半永久或永久的控制桩，以便上层施工及各层复核检查时使用。

按设计的基础大样图的底宽加上放坡及操作位置尺寸，计算出基槽开挖宽度。按这些尺寸放线，同时将这些尺寸、标高一一标志地设于附近的建筑物上的龙门板上（龙门板是土方、基础施工的重要设施，操作中要注意保护以保证施工和检查验收的需要）。

基槽开挖的验收标准为：

主轴线交角误差±20″

建筑物个各轴线距离相对误差1/2000

轴线投测误差±5mm

标高投测误差±5mm



（四）土方工程施工质量监理要点

1、  不允许扰动老土

      土方开挖的顺序，方法必须与设计工况相一致，并遵循“开槽支撑，先撑后挖，分层开挖，严禁超挖”的原则。基槽开挖中绝不允许超挖后再撒土找平，发现超挖的基槽应取得设计单位的同意，按照规范规定采取加深基础或夯实的补救措施。基槽局部加深应用阶梯衔接，土质松软时台阶高度不应大于0.5m，高度与长度之比不应大于1：2；为防止扰动老土，工人开挖应在边坡设置标高桩，控制基槽底的平整，机械开挖应留出最后200~300mm，改用人工铲平；基坑挖好后，最好能及时做基础或垫层时再临时铲去。这些预防措施对于软土更为重要。

       基础作业前如发现基槽被雨雪或地下水浸软，必须将浸软的土挖去后满超挖处理。

2、  槽底部要平整

       常见通病是基底不清理有浮土等，或基底为萝卜坑，致使地基造成应力集中，降低地基的承载能力。补救措施是进行二次清理。

3、  开挖断面验收

       为实测项目，验收规范规定允许偏差值为-20 mm，即地坪宽度，长度不得小于设计基础底边尺寸。对于基槽上限验评标准没作规定；考虑施工方便，基槽底部宽度应设计基底宽度、工作面宽度与四周支撑宽度之和。四周支撑一般每边宽100mm，工作面宽度，基础设垫层为砌砖、砌石每边为150~200mm，钢筋混凝土每边为300mm，大面积开挖（地下室）每边1m左右。在保证满足宽度的前提下，应尽量减少基槽开挖宽度。实际验收要先用经纬仪重新复核中心线，基槽端面尺寸，要从轴线向两边量。

4、  开挖标高验收

       为实测项目，验评标准规定允许偏差为+0mm，-50mm，验收以水准控制点为标准，用水准仪直接检查，验收中应结合检查基底是否平整。

5、地基复查记录

       基槽开挖好后，应对地基土进行全面、详细、审慎的检验，要对照设计或地质资料复核土层分布情况和走向，复核地耐力，要观察土的颜色是否均匀一致、有否局部过松，要沿基底行走一周，注意行走是否有颤动感觉，观察有无局部含水量异常现象，分析土层走向或土质变化，判断基底是否到老土。要探明基底土质是否均匀，基底有无空洞、墓穴、枯井及其它对建筑物不利的情况存在，并做好记录。探明基底的检验方法一般有钎探和洛阳铲探孔两种。

6、基槽隐蔽工程记录（验槽记录）

       要全面记录基槽施工检查情况，包括平面位置、开挖断面尺寸、基底标高边坡坡度、地耐力复查结论，基槽底下异常地质处理施工情况、设计变更或扰动老土基底处理情况、排水、降水施工措施等。

7、回填土控制及验收

       土方施工中回填质量往往被忽视，轻则造成室内管沟积水，室内地面、室外散水空鼓下沉，台阶、花台沉陷开裂；重则可能回填土挤动墙体，回填土透水使基础耐久性减弱或引起低级下沉，甚至地基结构迅速破坏导致结构下沉、开裂以致破坏，因此必须十分注意回填的质量要求。

（1）回填土质要求

    回填土料应符合设计要求，如设计无要求时，表层以下可采用碎石类土、砂土（粗砂、中砂），表层或基槽室外回填应用含水量符合压实要求的粘土、亚粘土等不透水土，必要时，也可用2：8或3：7的灰土。不得采用有机质含量大于6%的土、石膏或水溶性硫酸盐含量大于2%的土、膨胀土、淤泥质土、冻结土等。回填土的干土颗粒不用较大，较多，否则受水浸湿、沉陷大。回填土应尽量采用同类土填筑。如采用不同土料填筑时，应将透水性较大的土置于下层。不宜将各种土混在一起作用。

（2）   基槽清理

       回填前应将基槽中的木屑、建筑垃圾、松土等杂物清理干净，排除积水、淤泥并防止地面水流入。

（3）基础保护

       回填应在基础具有一定强度下进行，并在两侧同时夯填，高差不应超过300mm，以免挤动基础造成基础松散和轴线位移，影响基础结构受力性能。如遇暖气沟室内外回填土高差较大的外墙等单侧夯填土时，应将不回填一侧同步加侧支撑。

（4）夯填要求

       回填要求分层夯实，采用动力打夯机械，虚铺厚度不大于300mm，每层压实遍数，采用平碾时为6~8遍，采用蛙式打夯机时为3~4遍。人工夯实不大于200mm，夯打要求一夯压半夯，每层夯打3~4遍。采用碎石类土或爆破石碴作回填石料时，为保证打夯，最大粒径不得超过铺田厚度的2/3。

a.粘性土的最优含水量

       回填粘性土或排水不良的砂土，含水量过小时，土料由于颗粒之间的摩阻力减小，从而易被压实，这个适当的含水量成为最优含水量。一般为12%~23%，可由实验室或凭经验选定，也可查地质勘察报告中土工实验所提供的物理性质指标数据，找出塑限WP（%），则最优含水量WY=Wp+2。超过最优含水量，回填土过湿成为弹簧土（也叫橡皮土），夯压时颤动，体积不能压缩，受夯击处下陷而四周鼓起形成软塑状态。因此，施工规范要求：“施工含水量与最优含水量之差可控制在-4~+2%范围内”，填土前因应检查含水量，“如含水量偏高，可采用翻松、晾晒，均匀掺入干土或吸水性填料等措施，如含水量偏低，可采用预先洒水润湿，增加压实遍数等措施 ”。

b.特殊处理

房心土回填深度加大时（大于1.5m）需在房屋外墙基槽回填时采取防渗水措施，可采用不透水粘土、灰土回填或在房屋外墙基础外侧加抹水泥砂浆。台阶、花台下和混凝土垫层下表面回填，可夯填300~600mm厚砂或级配砂石代替土方，消除冻胀。

（五）土方工程基坑（基槽）质量通病

1、  边坡塌方

（1）   未根据土质按规定放坡或加支撑；

（2）   坑槽上口无挡水措施，地表水浸泡坑邦、基底；

（3）   防水措施不当，地下水浸泡坑邦、基底；

（4）   边坡顶部活荷载过大，或堆荷距坑边太近；

（5）   附近有打桩等动荷载；

（6）   旧房基础在基坑上方，距离太近；

（7）   冬施按动土放坡，开春化冻；

（8）   地下管线渗漏；

（9）   旧人防坑道，旧地下管线未堵，下雨灌水，突发性泻入基坑；

（10）       放坡不够或槽底挖偏、挖小，在无防塌方措施的情况下随意掏挖坑邦。

2、  基坑（槽）超（欠）挖，基底土扰动

（1）   测量不准，机械开挖与人工清底配合不好；

（2）   机械开挖予留量过小而超挖；

（3）   施工运输机具直接进入坑底持力层，基底扰动；

（4）   坑底暴露时间过长，受雨、雪、及地面水、地下水浸泡。

3、  钎探不符合要求

（1）未按有关规定钎探（即300mm一步，共五步，作好记录，并附平面图；1500mm间距梅花布点；ф25钎杆，10公斤穿心锤，500mm自由落距）；

（2）钎探深度不足，有弄虚作假现象；

（3）钎探布点太稀；用大锤击打，记录不详；

（4）钎探记录无分析，可疑点未作处理；或处理部位方法未作认真记载；缺设计、勘探人员签认。

（六）土方回填质量通病

1、  素土回填（包括房心填土）不符合要求

（1） 回填前基底未清，草皮树根、淤泥、耕土等未除，软弱土层未清至要求深度、范围；

（2） 地下水、地表水未排除；

（3）土质不合格，用淤泥、耕土、冻土、垃圾、膨胀土等回填；

（4）回填土颗粒太大；

（5）   不分层夯填，或分层太厚，夯填机具的影响深度达不到要求，夯填遍数不够，边角漏夯；

（6）用推土机回填及碾压，分层不清，数据不准，难达密实度要求，或回填后用水沉；

（7）不按规范留槎；

（8）夯填密度达不到要求；未经设计、实验室确定密实度要求；未在各层取点试验或平面取点太少；数据不真实；

（9）边回填边取点，取点代表范围不清，无严格认可手续制度；

（10）环刀取样部位不对，未在该层厚度2/3处取样。

（11）含水量较大，未采取吸水措施，夯成橡皮土，未采用翻晒晾干再夯或换土措施；含水量太小，未适当洒水；

（12）肥槽回填不认真，造成室内地面及室外散水下陷；

（13）未考虑基础两侧对称回填，造成基础挤扁；

2、  灰土回填不符合要求

（1）土质不合格，使用杂土、砂土、耕土、冻土（应用粘土或亚粘土）；

（2）土未过筛（粘径不宜大于5mm）；

（3）石灰未熟化透，未过筛（粘径不宜大于5mm）；

（4）拌合不均匀，甚至土、灰分层铺撒；配比不过斗；

（5）未控制含水量（应达到手握成团，落地开花程度）；

（6）未分层夯填或分层太厚，夯填机具影响的深度达不到要求。分层留槎，接槎不符合要求；

（7）夯填数据不合格，未经设计或实验室确定密实度要求；或未达到规范规定标准；或数据不真实；

（8）未各层取点实验或平面取点太少。顶面标高、表面平整度不符合允许偏差要求；

（9）环刀取样部位不对，未在该层厚度2/3处取样；

（10）回填前基底未处理；

（11）地基周围灰土夯填不符合要求，不能起防水作用；

（12）回填过程中保护不当，长时间日晒、雨淋或受冻。

3、砂土回填通病，不随浇水随振捣，或取样数量不符合要求
