钢筋工程施工质量控制标准做法图文详解

 一、建筑施工质量管理标准化基本规定

1、项目部应建立质量管理制度，健全质量保证体系。

2、应编写施工组织设计，重要的分项（专业）工程必须单独编制专项施工方案，经单位技术负责人审批，报监理（建设）单位审定。施工条件发生变化，应及时修订

施工方案，经监理（建设）单位审批后执行。

3、应在施工作业前进行技术交底；施工中执行自检、互检、交接检制度；及时整理施工技术资料，内容应真实、完整。

4、必须按照国家强制性标准和经审查合格的施工图进行施工。

5、钢结构、幕墙等专业工程按规定必须检测的项目应委托具有相应资质的检测(试验)单位进行检测；施工结束后，建设、设计、施工、监理及专业承包单位应共同验收，并按规定填写验收记录。

6、建筑工程设计荷载增加、结构改动、主要使用功能改变，必须由原设计单位或具备相应资质的设计单位出具设计方案；并经原施工图审查机构重新审批。没有设计方

案的，不得施工。

7、工程施工过程中，应采取有效措施，加强建筑工程成品保护，防止碰伤、缺损、污染。

8、施工现场应积极推广应用新技术、新工艺、新材料、新设备。

二、建筑结构工程施工质量管理标准化

1、基槽（坑）开挖至设计标高，应组织勘察、设计、施工、监理单位进行基槽（坑）验收，并填写地基验槽记录。

2、灌注桩施工时，施工、监理单位应对成孔、清渣、钢筋笼、混凝土浇筑等工序进行检查并做好隐蔽验收记录。端承桩必须保证桩孔达到桩端持力层，深度满足设计要求。

3、现场拌制砌筑砂浆，原材料应采用重量计量，搅拌时间达到规范要求。

4、砌体工程砂浆饱满度应符合要求；外墙转角处严禁留直槎；冬、雨季施工时，每日砌筑高度不宜超过1.2m。

5、混凝土浇筑前，应进行隐蔽工程验收，验收合格后方可浇筑。

6、混凝土施工缝应按规范要求和施工技术方案确定，不得随意留置。

7、大体积混凝土应按施工规范和施工方案的要求，分层、分段施工，并落实控温措施。

8、现浇混凝土结构构件的强度达到规定要求后，方可拆除模板及支撑。

9、混凝土进场，应进行塌落度等项目的验收，并按规定留置试块。

10、冬季施工，混凝土的浇筑温度应不低于+5℃，并增加留置不少于2组同条件养护试块。

11、地基与基础、主体分部工程施工结束，应对分部工程进行验收，经工程质量监督机构备案后，方可进入下一阶段施工。

三、钢筋工程标准工艺要点

（一）墙柱钢筋

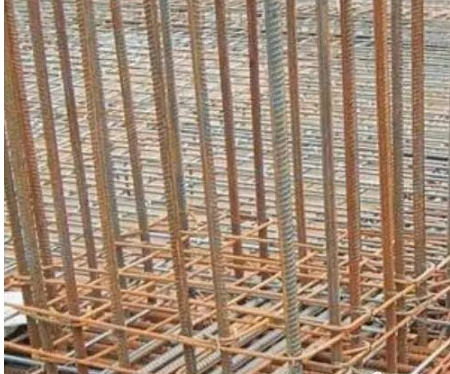

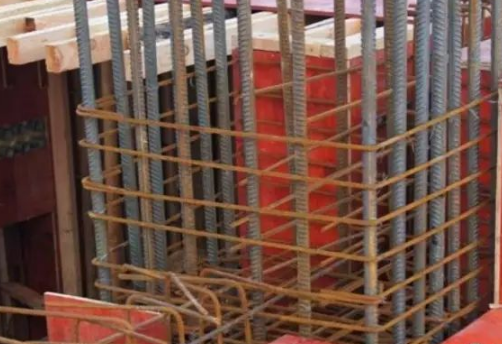

墙柱钢筋定位：

不少于3道定位箍筋，根部两道，板面起150mm设一道。

墙柱钢筋定位



墙柱钢筋定位

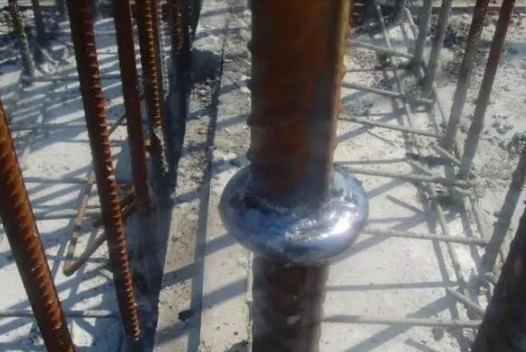

接头：

1、焊包较均匀，突出部分最少高出钢筋表面4mm。

2、接头处的弯折角不大于4°。

3、接头处的轴线偏移应不超过0.l倍钢筋直径，同时不大于2mm。

接头焊包

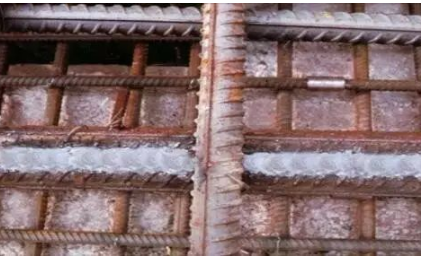

电弧焊接：

1、焊缝均匀饱满，不得有气孔等。

2、焊接过程应及时清除焊渣，检查焊缝如有不符合要求的及时补焊。

3、焊接长度需满足规范要求。

焊缝饱满质量好

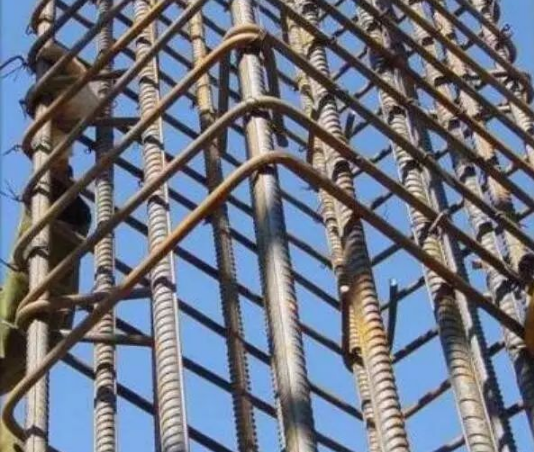

绑扎：

1、墙柱水平筋端头绑扎牢固。

2、箍筋均匀。

3、钢筋间距均匀，绑扎牢固。

4、柱梁交接处核心箍筋的设置到位。



柱钢筋绑扎

柱钢筋绑扎

保护块：

1、墙柱垫块离地、边角25cm开始设置，间距1m。

2、垫块采用厂家生产定型垫块。

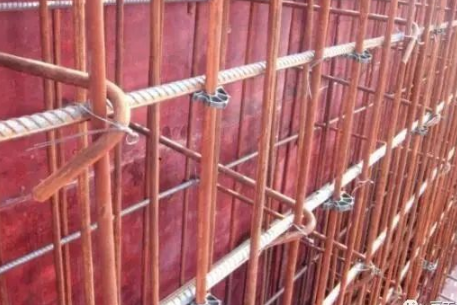

卡具式塑料垫块

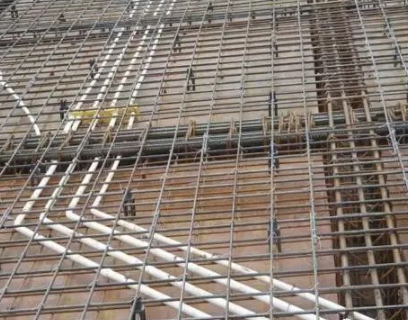

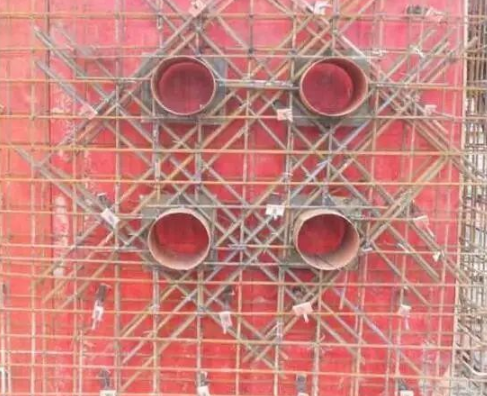

管道钢筋加固

1、墙柱垫块离地、边角25cm开始设置，间距1m。

2、垫块采用厂家生产定型垫块。



卡具式塑料垫块

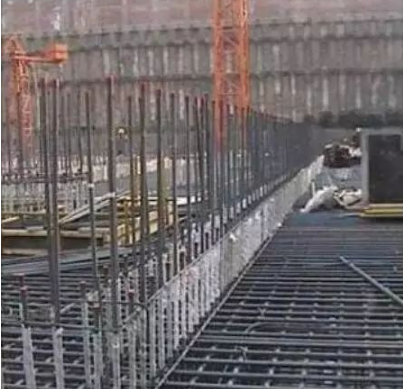

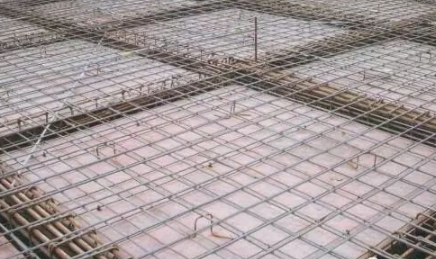

（二）板钢筋

1、马镫从边跨第三根钢筋按梅花型设置，间距1米。

2、不同的板厚采用不同型号的马镫，13cm以上的板厚采用钢筋马镫。

塑料马镫



钢筋马镫

（三）梁钢筋

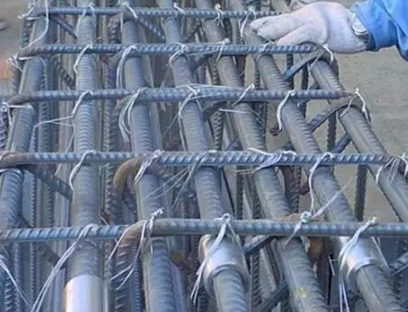

滚扎直螺纹钢筋接头：

1、钢筋切头整齐，不得弯曲。

2、连接完毕后，标准型接头连接套筒外应有外露有效螺纹。

3、严格验收，不合格品不得使用。

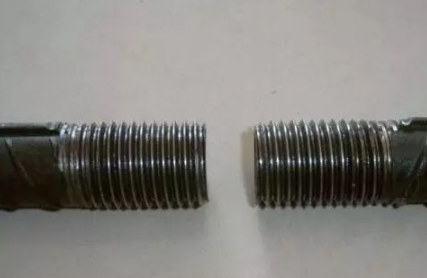

钢筋切头

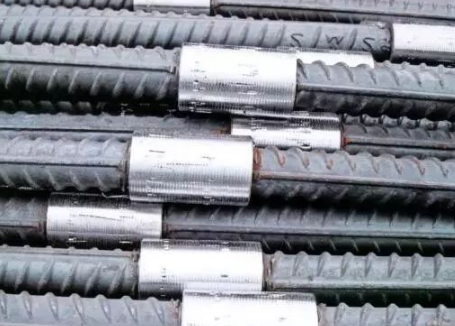

直螺纹接头

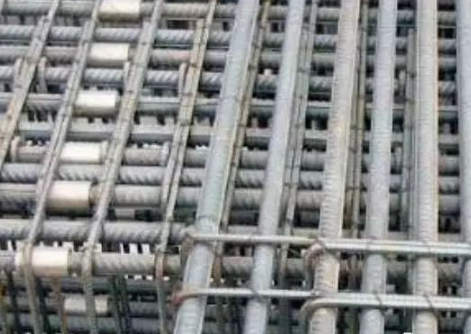

接头：

1、下料完成的钢筋半成品另行整理堆放。

2、管钳检查已抵死螺丝外露不超过2扣，搭接不超过50%。

3、直螺纹钢筋用红油漆标注丝长并用塑料套管保护好丝口。

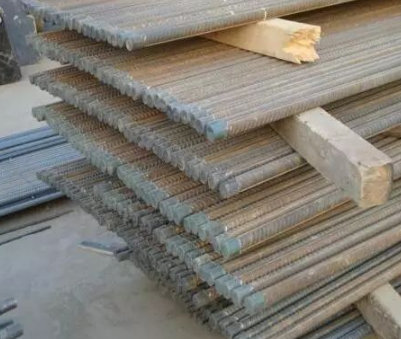

下料半成品堆放

直螺纹接头

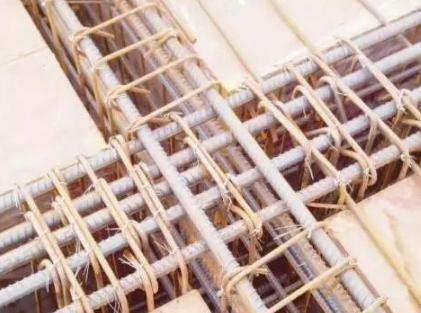

绑扎：

1、钢筋间距均匀，绑扎牢固。

2、主次梁交界处三支加强筋设置。

3、梁底每米设置一块2.5cm垫块。



梁钢筋绑扎

梁钢筋绑扎
